Sensores Infrarrojos

Si recordamos el espectro electromagnético estudiado en un tema anterior, existía una franja de ondas electromagnéticas cuya frecuencia es muy baja para que nuestros ojos la detecten; son los infrarrojos.

Existen diodos capaces de emitir luz infrarroja y transistores sensibles a este tipo de ondas y que por lo tanto detectan las emisiones de los diodos. Esta es la base del funcionamiento de los mandos a distancia; el mando contiene diodos que emiten infrarrojos que son recibidos por los fototransistores del aparato.

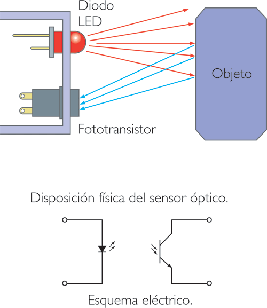

Los diodos de infrarrojos son a simple vista idénticos a los LED, como se puede apreciar en la imagen, y se representan de la misma manera, mientras que el símbolo de los fototransistores es semejante al de los transistores normales pero añadiendo las flechas que representan la luz que reciben. Recordemos que las flechas salen del elemento cuando éste emite luz o radiación infrarroja y entran en él cuando el elemento recibe dicha radiación.
