Electrodo o pica de tierra (Izquierda) de una vivienda. El cable verde y amarillo es el conductor de tierra.
(fuente
wikipedia) |
 |
|
Aquí vemos tomas de corriente con toma de tierra. La toma de tierra son los bornes
metálicos, mientras que los agujeros son para la fase y el neutro.
|
 |
|
Y aquí vemos una base de toma de corriente sin toma de tierra, propia de una instalación antigua |
 |
|

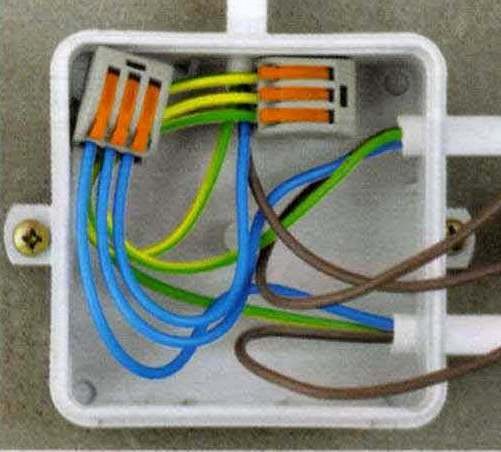

Por otra parte, donde se juntan cables colocamos una caja de derivación como la de la figura |
 |
|
