Componentes

La instalación de cada usuario comienza en una llave general de paso que permite cortar el gas en todo el piso. Al lado de la llave de paso debe situarse el contador que nos indica el consumo en metros cúbicos de gas que estamos realizado.

Tras el contador surgirán las derivaciones, tuberías con un trazado principalmente horizontal, aunque tendrán también tramos de subida y bajada, que transportan el gas a los puntos de consumo.

Dichos puntos de consumo suelen ser por lo general dos: la caldera o calentador y la cocina. Cada uno debe tener su propia llave de paso, además de la llave general.

La cocina de la casa y el cuarto que acoge a la caldera deben estar debidamente ventilados para evitar el riesgo de acumulación de gas en un cuarto cerrado (no llega con que dispongan de una ventana).

Tanto la caldera como la cocina tendrán sus correspondientes tubos extractores de gases que saldrán al exterior mediante una rejilla.

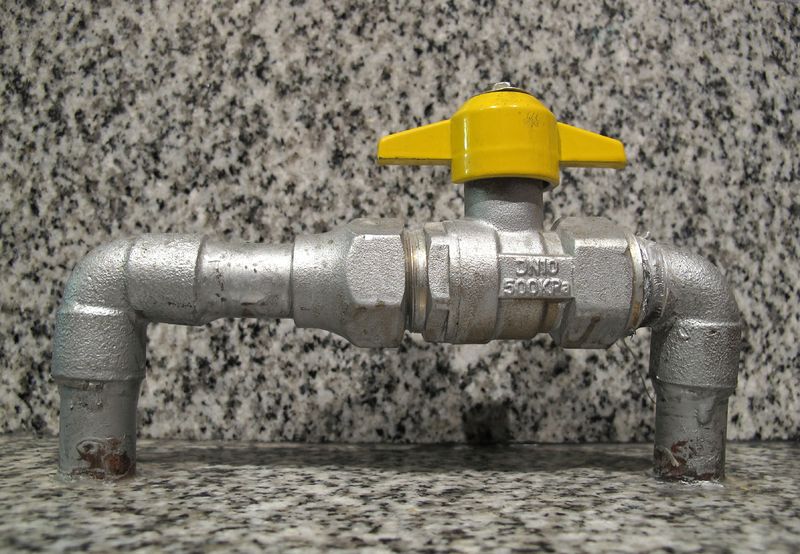

Llave de paso de Gas Natural en una cocina de Santiago de Chile.This illustration was made by Elemaki. Please credit this : José Porras
