Sensores

Sensores Magnéticos



Detecta los campos magnéticos que provocan los imanes o las corrientes eléctricas. El principal es el llamado interruptor Reed; consiste en un par de láminas metálicas de materiales ferromagnéticos metidas en el interior de una cápsula que se atraen en presencia de un campo magnético, cerrando el circuito.



Su símbolo recuerda vagamente al del interruptor convencional:

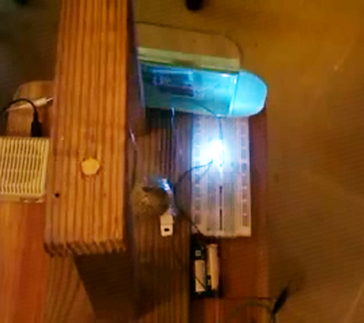

Pincha en la imagen para ver el vídeo en el que un interruptor Reed es activado por un péndulo magnético
Fuente del video: /www.youtube.com/watch?v=pTT60RRyqbc

Fuente de la imagen: www.directindustry.es
El interruptor Reed puede sustituir a los finales de carrera para detectar la posición de un elemento móvil, con la ventaja de que no necesita ser empujado físicamente por dicho elemento sino que puede detectar la proximidad sin contacto directo. Esto es muy útil cuando interesa evitar el contacto físico, por ejemplo para detectar el nivel de agua de un depósito sin riesgo de cortocircuitos.
